広いエリアの効率的な探査

マルチチャンネルデータ記録作業を車両などでサポート

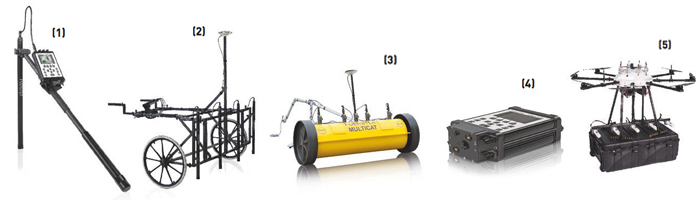

広い範囲で対象物を効率的に調査することには、陸上でも海上でも、作業の組織化と必要な機器の両方に難題がつきものです。しかしFOERSTERは、大面積プロジェクトを時間・コスト共に効率よく実行するため、最適な製品の組み合わせを提供します。その原理は、複数のFEREX検出器をリンクしてマルチチャンネルのデータ取得システムを形成することです。プローブ搬送システムには、手持ち式から車両牽引式まで、様々なタイプがあります。これらのシステムは地形形状に適合させることができるため、最適なセンサーが高性能を発揮できます。

ハードウェア、センサー、データ取得システムはすべてモジュール式で、お客様が選んだキャリアシステムに搭載できます。GPS参照によるデータ取得と正確なナビゲーションツールが、探査結果を地形参照データベースと地籍図に表示してサポートします。

FOERSTERが開発したGIS（地理情報システム）ツールであるDATA2LINEを使用すると、大面積プロジェクトの包括的で詳細な作業を実行できます。作業は論理的に、次の4つのフェーズに分かれています。「プロジェクトの計画と準備」、「データ取得」、「データ分析と対象物の計算」、「文書化」です。専門家が必要に応じてデータを編集し、共通のプロジェクトデータベースに転送することも可能です。DATA2LINEは様々なデータインターフェースを提供しており、収集したデータをサードパーティのシステムを介してインポート、表示、文書化することもできます。

DATAMONITOR 3は、プロジェクトの体制データを処理し、現場で効率的にデータを収集するための精密なナビゲーションツールとして機能します。これにより複雑なプロジェクトを分割し、その各部分を異なるデータ取得システムに割り当てて処理することができます。

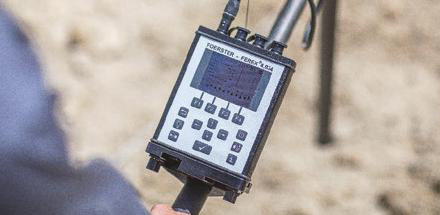

FEREX® 4.034 – 地磁気の異常を正確に検出

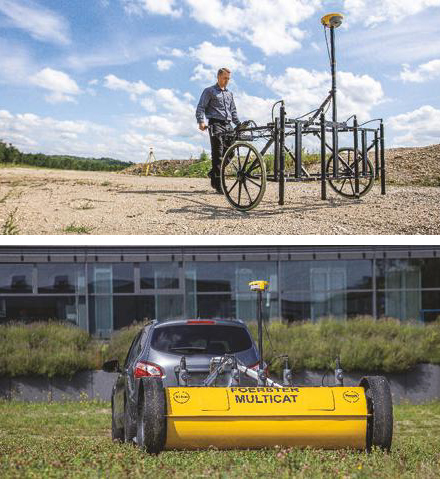

FEREX 4.034を使用すると、地磁気の異常を正確かつ容易に検出することができます。広い面積を迅速・確実にカバーするため、1つのプローブホルダーに最大4個のプローブを装着できます。オプションで車輪付きプローブホルダーもあります。

GPSサポートは、探査エリアと測線の決定を支援します。内蔵のナビゲーションシステムは、データ取得中に有用な情報を提供します。現在位置、理想的な測線からの逸脱、測定データの品質などです。初期結果はカラー画面に直接表示されます。システムの大幅に改善されたS/N比と豊富なアプリケーションソフトウェア、そして重量が比較的軽いことも、作業を容易にします。

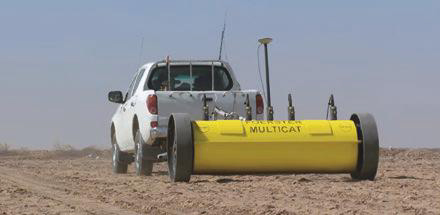

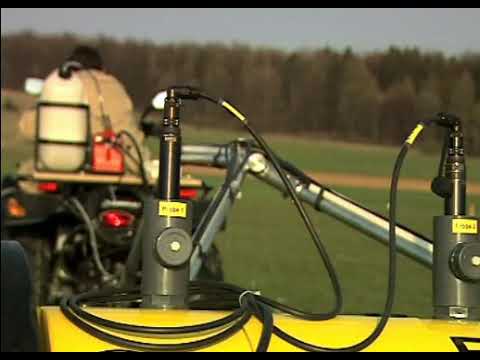

FOERSTER MULTICAT 4.850 – 広大な範囲を迅速に探査

FOERSTER MULTICAT 4.850は、広域を迅速かつ正確に探査するための堅牢で非磁性のトレーラーです。最大8個のFEREXプローブを搭載できます。

DATAMONITOR 3ナビゲーションソフトウェアは、様々なメーカーのGPSシステムに対応しているオープン設計で、FOERSTER MULTICAT 4.850を広い区画の土地の調査に理想的なソリューションにしています。1日最大25ヘクタールの土地を、最高時速36kmでカバーできます。

これにより、1日の調査範囲を大幅に拡大することができます。悪条件の土地でも高い検出速度を達成することができ、トレーラーの頑丈な構造は、常にセンサーとケーブルを破損から保護します。

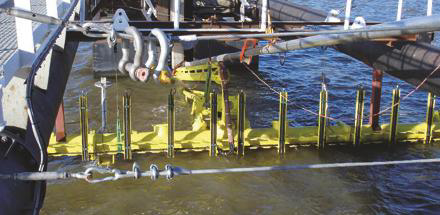

FEREX® PNC – 広範囲用磁力計ネットワーク

FEREX PNCプローブネットワークコントローラを使用すると、最大16個のFEREXプローブのネットワークを構築できます。これにより、陸上でも水中でも、広い範囲の調査が可能になります。FEREX PNCプローブネットワークは、様々なメーカーのGPSシステムに対応したオープン設計のDATAMONITOR 3ナビゲーションソフトウェアとの連携により、ほぼ全種類の大規模な調査や探査作業に理想的なソリューションとなります。

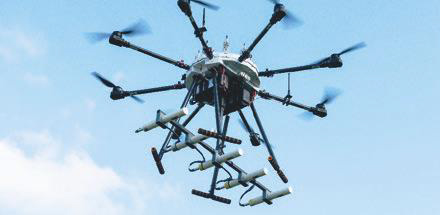

ドローン（UAV）（無人航空機）

FOERSTER認定のドローンは、不発弾検出のため最大5個の絶対値磁力計を搭載できる設計です。データはドローンのコンピュータに内蔵されたDATAMONITOR 3ソフトウェアで加工され取得されます。飛行制御と測定データ取得機能の両方に、RTK-DGPS（リアルタイムキネマティック・差動GPS）による高精度の位置データが供給されます。飛行制御システムは、高精度センサーを使用して位置制御、高度測定、障害物認識を行い、必要な冗長性も備えています。使用後の測定データはUSB経由で転送され、DATA2LINEを使って判定・文書化することができます。

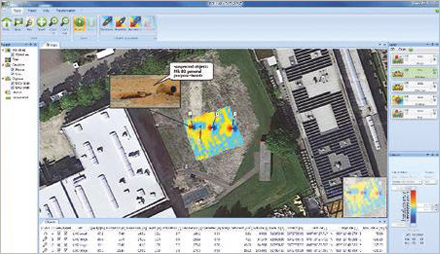

DATA2LINE® 4.810 – 見えないものを明らかに

FEREXまたはFOERSTER MULTICATで大量のデータを記録した後は、データ評価ソフトウェアDATA2LINEが活躍します。DATA2LINEは、調査の現地固有の磁気測定データの管理、可視化、分析、文書化のための完全なソリューションです。さらに、ドキュメントをプロジェクトファイルにインポートし、そこで編集できるので、すべての重要なデータをまとめて保存することができます。

DATA2LINE BASIC

モジュールには、GISシステムの 必須機能がすべて含まれています。これにより、ユーザ複雑なプロジェクトを完全に管理し文書化することができます。データのインポートとエクスポート、複数のデータセットの結合、緯経度座標参照、グラフィカル要素の統合、レポート生成は、このソフトウェアが実行する基本的な機能です。

DATA2LINE UXO

評価モジュールは、対象物体の位置、深さ、サイズを推定するための精密なオブジェクト計算を特徴としています。これは、オブジェクトリスト管理と測定データのフィルタリング機能と共に、このソフトウェアを危険区域の調査の強力なツールにしています。

DATA2LINE GEO

モジュールは、データ処理用の２次元画像フィルターを追加してプログラムを拡張します。元々は考古学者の使用を想定したモジュールですが、不発弾調査の困難な状況下でデータ評価を行う貴重なツールでもあります。

DATA2LINE BM

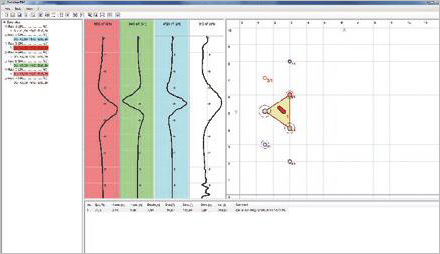

モジュールは、ボーリング孔の鉛直探査の地磁気データを記録・評価します。これにより磁気異常の位置、深さ、大きさを正確に測定することができます。

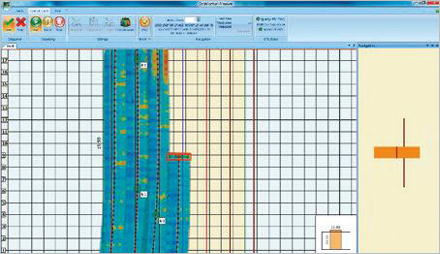

DATAMONITOR 3 – 広域探査用の強力なソフトウェア

DATAMONITOR 3は、広いエリアのナビゲーション、データ取得、地理参照用の高性能プログラムです。このソフトウェアは、水上・陸上を問わず、探査中のFOERSTER全コンポーネントを制御します。自動フィールド分割と座標エクスポート機能がプロジェクトの準備を支援します。また、このソフトウェアは磁場マップを直接表示します。フィールド内でナビゲーションは最適化された測線、または、自由な測線が可能なので、広大な範囲を簡単に、不規則な測線でも探査できます。
